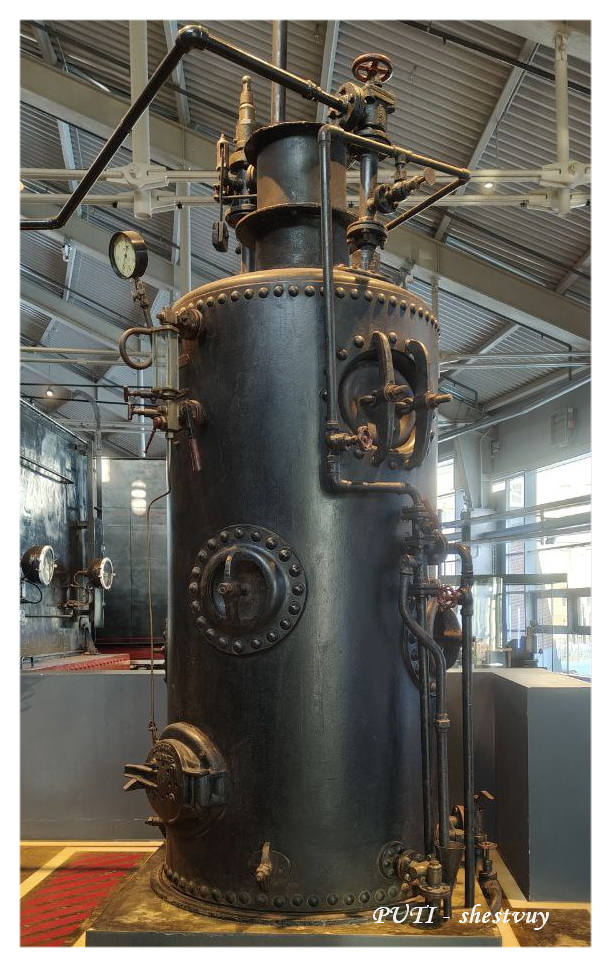

Паровой вертикальный котел Шухова в Музее железных дорог в Санкт-Петербурге

Конец XIX века стал временем беспрецедентного промышленного рывка, когда энергия превратилась в главную валюту развивающихся государств. Российская империя, стремясь преодолеть технологическое отставание, остро нуждалась в автономных и эффективных источниках пара. Именно в эту эпоху, в 1880-х годах, Владимир Григорьевич Шухов совместно с предпринимателем Александром Вериго и инженером Александром Бари приступил к решению задачи, которая казалась многим тупиковой. Их целью было не просто копирование зарубежных образцов, а создание принципиально новых паровых котлов, способных работать на доступном российском топливе и выдерживать экстремальные нагрузки. Это сотрудничество положило начало истории оборудования, которое впоследствии обеспечило энергетическую безопасность страны и позволило отказаться от импортных поставок в критически важном секторе.

Успех шуховской разработки кроется в гибридной конструкции. Инженеры отошли от классических схем, создав комбинированный котел, объединивший преимущества огнетрубных и водотрубных систем. В нижней части внутреннего барабана формировалась топка, где сжигалось топливо, включая тяжелые нефтяные фракции. Ключевым нововведением стала система вертикальных и наклонных трубок диаметром 51 мм, закрепленных в трубных решетках под углом 10–12 градусов к горизонту. Такой уклон не был случайным: он обеспечивал естественную циркуляцию воды, предотвращая закипание в отдельных зонах и снижая риск перегрева даже при нестабильном уровне воды.

Газовый поток, проходя через пучки трубок, расположенные в шахматном порядке под углом друг к другу, закручивался, что многократно усиливало теплоотдачу. Шухов также внедрил форсунку для сжигания мазута. До этого изобретения мазут считался бесполезным отходом нефтепереработки и часто сливался в море. Новая горелка превратила отходы в высококалорийное топливо, принцип работы которой используется в энергетике по сей день. Дмитрий Иванович Менделеев, оценивший эстетику и функциональность этой горелки, видел в этом шаг к рациональному использованию природных ресурсов.

Техника Шухова быстро вышла за пределы чертежных досок и охватила ключевые промышленные регионы империи. Наибольшее распространение котлы получили в нефтедобывающих районах Баку, где возможность сжигания мазута дала нефтяным магнатам колоссальное экономическое преимущество. В металлургическом секторе, особенно на заводах Урала и Донбасса, надежность шуховских агрегатов позволила стабилизировать процессы плавки и проката.

Транспортная сеть также зависела от этих разработок. Паровозы и пароходы, оснащенные компактными и производительными котлами системы Шухова, стали основой логистики страны. Это касалось и удаленных регионов: расширение железнодорожной сети в Сибирь, опиралось на локомотивы с эффективным парогенераторным оборудованием. В энергетике котлы использовались на первых электростанциях для привода турбин, повышая общий КПД генерации. К моменту завершения активной фазы производства при жизни инженера было выпущено более 8 тысяч единиц оборудования, что стало ярким примером успешного импортозамещения конца XIX — начала XX века.

Несмотря на моральное устаревание, многие экземпляры пережили свою эпоху. Значительная часть материального наследия Шухова сосредоточена в Политехническом музее в Москве, где представлены макеты и чертежи, демонстрирующие художественную выразительность инженерных решений. Чертежи конструкций Шухова часто называют произведениями инженерного искусства за их лаконичность и функциональную красоту.

Отдельные образцы сохранились в железнодорожных музеях, например, в Санкт-Петербурге и Екатеринбурге, где можно увидеть паровозы с котлами шуховской системы. В промышленной зоне некоторые исторические здания, такие как текстильные фабрики в Центральном регионе России, долгое время сохраняли оригинальное оборудование в качестве резервного или экспонатного. Известны случаи, когда на исторических объектах, например в Казани, котлы Шухова подвергались бережной модернизации вместо замены, что позволило сохранить архитектурно-технический облик здания при повышении экологических стандартов.

Сегодня инженеры рассматривают котел Шухова через призму современных требований. Если анализировать технические параметры, то классическая конструкция демонстрирует коэффициент полезного действия в диапазоне от 75 до 80 процентов. Современные аналоги водяных трубных котлов достигают показателей от 85 до 92 процентов, что создает разрыв в энергоэффективности.

Вопрос эксплуатационных расходов также стоит остро. Годовое техническое обслуживание исторического котла Шухова может обходиться примерно в 300 000 рублей, тогда как содержание современной модели оценивается около 150 000 рублей при сопоставимой мощности. Экологический аспект является наиболее чувствительным: оригинальные конструкции имеют низкий класс экологичности из-за особенностей сжигания угля или мазута, в то время как новые модели соответствуют высоким стандартам выбросов.

Однако полное списание не всегда целесообразно. Существует практика адаптации исторического оборудования. Установка современных газовых или дизельных горелок вместо мазутных форсунок способна снизить выбросы на 30 процентов. Внедрение систем автоматического контроля давления и температуры, замена труб на жаропрочные сплавы и монтаж рекуператоров тепла позволяют сократить расход топлива на 15 процентов. Такие меры требуют согласования с надзорными органами, например с Ростехнадзором, и индивидуального расчета целесообразности, но они продлевают жизнь уникальным инженерным объектам.

Вклад Владимира Шухова в теплотехнику выходит за рамки конкретных изобретений. Он создал целостную систему производства тепла: от горелки и топлива до самого котла и распределения энергии. Это позволило не только согреть промышленную Россию, но и заложить основы центрального отопления в городах. Принципы компоновки котлов из стандартных элементов, экранирования топки и организации естественной циркуляции воды остаются актуальными в современном машиностроении.

Котел Шухова остается символом инженерной мысли, где надежность и простота превалируют над сложностью. Даже спустя более чем столетие его конструктивные решения, такие как наклонные трубы для стабилизации циркуляции, напоминают о том, что фундаментальные законы физики не устаревают. Сохранение и грамотная модернизация этих агрегатов — это не просто дань истории, но и возможность использовать проверенную временем надежность в условиях современных энергетических вызовов.скачать dle 12.1

---
